Frequency Extender
Anwendungen und Methoden
Frequenz-Extender werden verwendet, um Messgeräten, die etwa für den Mikrowellenbereich vorgesehen sind (<= 26GHz), den Millimeterwellen-Bereich (30GHz – 300GHz) zu erschließen.
Millimeterwellen (also der Bereich von etwa 10mm bis 1mm Freifeld-Wellenlänge) bekommen eine immer größer werdende Bedeutung. Die Anwendungen reichen von Sicherheitstechnik (Body-Scanner, Automotive-Radar, Wetter-Radar) über Kommunikation (Satelliten-Technik, Kurzreichweiten-Funk) bis hin zu Forschung (Astronomie, Radiometrie). Je nach Anwendung werden dabei die Frequenzen benutzt, für die die Atmosphäre entsprechende gute Durchlässigkeit oder auch starke Dämpfung aufweist.
![Atmosphärische Dämpfung elektromagnetischer Wellen](files/atmosphericattenuation.jpg)
In der Regel arbeiten Frequenz-Extender mit einer Kette von Frequenz-Vervielfacher (x2, x3) und Verstärker, die von einem vorhandenen Signalgenerator oder Oszillator gespeist wird und somit ein Vielfaches der Eingangsfrequenz liefert.

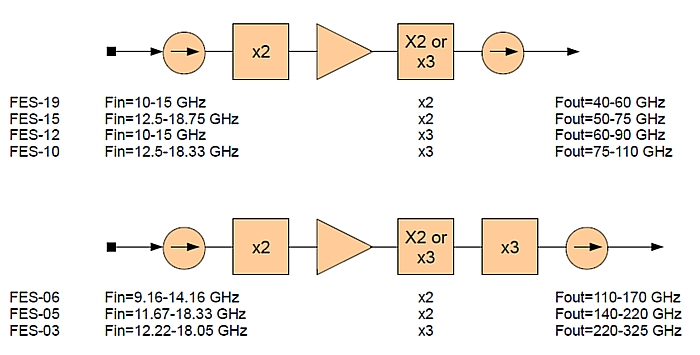

![Vervielfacher-Kette](files/multiplierchain.jpg)
Auf der Receiver-Seite kommt ein Mischer zum Einsatz, häufig liefert der VNA oder Spectrum-Analyzer die LO-Frequenz für den Mischer.
Eine ausführliche Diskussion finden Sie unter ⇒ Millimeter-Waves Frequency Extenders
